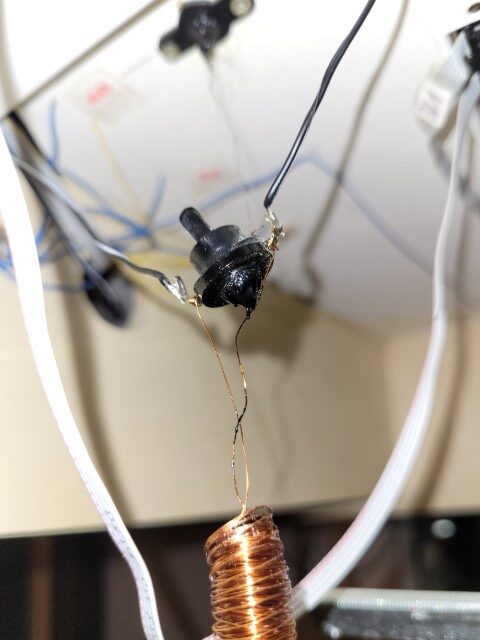

Nun bin ich also auch reingefallen mit diesen blöden Magnetantrieben. Das da oben ist ein abgebrannter Spulenantrieb.
Das sind Antriebe, bei denen eine Spule bei Anlegen von Spannung einen Innenliegenden Metallbolzen bewegt. Solche Antriebe sind bei der Modellbahn häufig eingesetzt – und in der Regel funktionieren die auch problemlos. Nur eins muss man dabei beachten:
Spulenantriebe dürfen auf keinen Fall mit Dauerstrom betrieben werden – ansonsten brennen sie durch!
Ausnahme sind Spulenantriebe, welche mit einer Endabschaltung versehen sind. Für mich war das aber einer der Gründe, schon frühzeitig auf Servos zu setzen und solche Antriebe nicht zu verwenden.

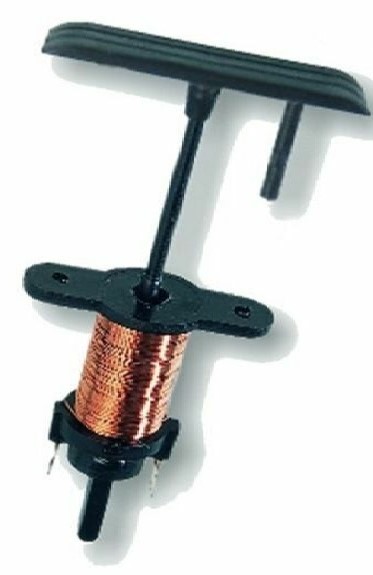

Nun habe ich auf dem Schmalspurteil aber doch solche Antriebe verwendet, da ich dort auch Bügelkupplungen nutze. Und die Repa-Entkuppler (siehe links) – passen einfach ideal auf H0e. Dazu hatte ich auch extra Entkupplerplatten für H0e gedruckt. Angesteuert werden die Entkuppler über die Relaisgruppen der MobaLEDLIb.
Ich wähle also eine DCC Adresse, welche ein Relais einschaltet. Das Relais schaltet dann den Antrieb aktiv.
Da man nur einen kurzen Stromimpuls benötigt, sollte also alles wunderbar funktionieren – und angesteuert wurden die Relais über die Steuerungssoftware (Traincontroller).
Ich hatte sogar extra eine Sicherung eingebaut, damit man den Taster in der Steuerungssoftware nicht mehrfach hintereinander betätigt – und ich hatte die Aktivierung davon abhängig gemacht, dass bei deaktivierter MobaLEDlib (also keine Spannungsversorgung der Relais auf der Platine), auch der Entkuppler in Ruhestellung ist.
Aber ich hatte doch einen Fehler gemacht! Die Relais schalten nämlich auch, wenn man einen Fehler in der MLL hat – z.b. weil man einen neuen LED Strang in Betrieb genommen hat und nun an der Stelle der Relais vermeintlich eine LED hängt! Die Folge seht ihr oben im Bild. Natürlich hat man es gerochen, als der Entkuppler im wahrsten Sinne des Wortes „abgeraucht“ ist, aber bis ich alles ausgeschaltet und den Fehler gefunden hatte, war es schon zu spät!
Kontrolliert immer die Ansteuerung von Spulenantrieben ohne Endabschaltung. Falls die Ansteuerung über DCC oder Software funktioniert, baut eine Absicherung ein.
Im Falle der MLL habe ich die Stromversorgung der MLL Relais mittels Schalter trennbar gemacht. Sicher gibt es auch noch elektronische Möglichkeiten mittels Kondensatoren um einen Einschaltvorgang auf wenige Sekunden zu reduzieren – hab ich aber leider keine Ahnung von – daher der manuelle Weg.
Und ich mache nur noch Änderungen an der MLL Konfiguration, wenn ich vorher den Schalter auf AUS stelle!
Ein solcher Kurzschluss kann auch ganz anders enden! Auch deshalb gilt:
Die Anlage niemals in eingeschaltetem Zustand unbeaufsichtigt lassen!
In meinem Fall ging es nochmal gut aus – Schalter eingebaut und ein noch vorhandenen Repa Entkuppler eingebaut und gut ist. Alle anderen Entkuppler hatten zum Glück kein Problem.
